合作客户/
拜耳公司 |
同济大学 |
联合大学 |
美国保洁 |
美国强生 |
瑞士罗氏 |
相关新闻Info
推荐新闻Info
-
> 微量天平应用：不同二氧化钛添加量对高温尼龙HTN颜色、性能的影响
> 什么叫界面？基于动态悬滴表征的界面性质精确测定方法
> 利用光诱导凝聚体施加毛细力实现精准定位，揭示染色质的黏弹性异质性
> 硝酸酯类含能粘合剂PNIMMO及推进剂组分的表面张力、界面作用
> 纳米乳液NR-A脱附除油机理及效果
> 纳米乳液的类型、制备、粒径分布、界/表面张力、接触角和Zeta电位
> 沥青质及其亚组分与烷基苯磺酸钠水溶液在降低IFT中的协同机理（二）
> 沥青质及其亚组分与烷基苯磺酸钠水溶液在降低IFT中的协同机理（一）
> 油藏环境中离子强度与类型、温度对烷基苯磺酸盐溶液油水界面张力的影响
> 含聚氧丙烯醚阳离子型双子表面活性剂化学结构式、制备方法

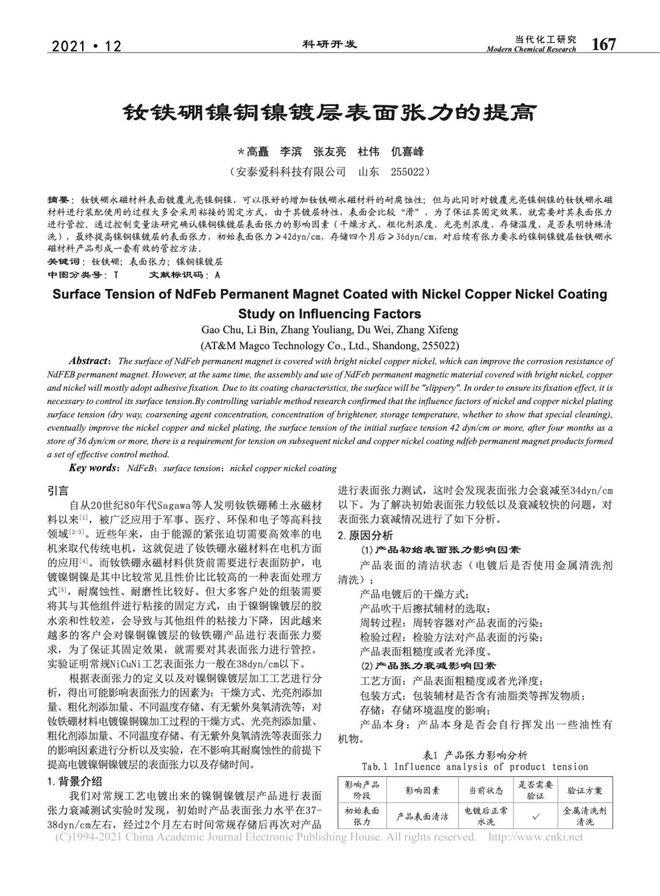

钕铁硼镍铜镍镀层表面张力的提高
来源：找磁材 浏览 605 次 发布时间:2022-10-12

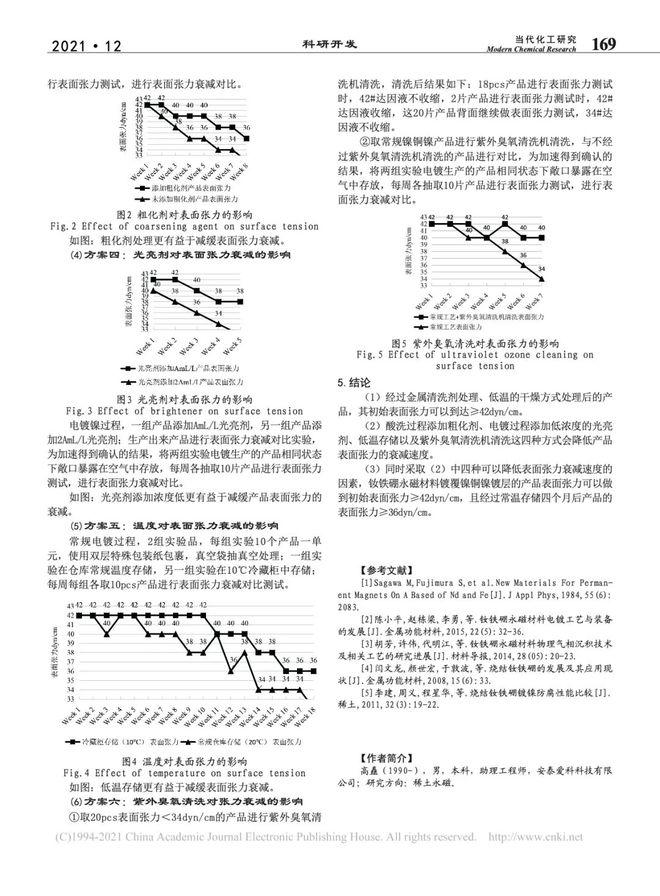

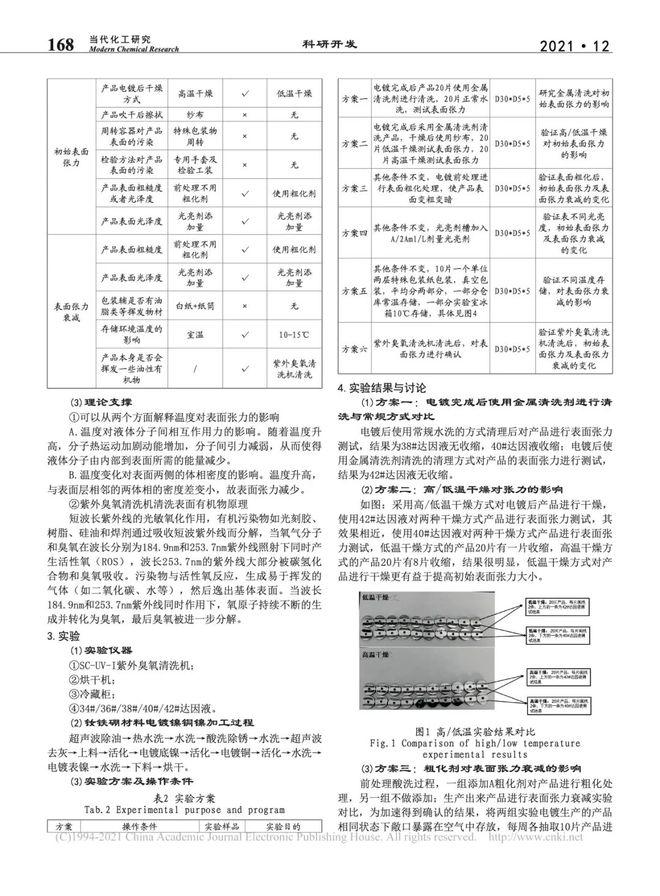

摘要：钕铁硼永磁材料表面镀覆光亮镍铜镍,可以很好的增加钕铁硼永磁材料的耐腐蚀性;但与此同时对镀覆光亮镍铜镍的钕铁硼永磁材料进行装配使用的过程大多会采用粘接的固定方式,由于其镀层特性,表面会比较"滑",为了保证其固定效果,就需要对其表面张力进行管控。通过控制变量法研究确认镍铜镍镀层表面张力的影响因素（干燥方式、粗化剂浓度、光亮剂浓度、存储温度、是否表明特殊清洗）,最终提高镍铜镍镀层的表面张力,初始表面张力≥42dyn/cm,存储四个月后≥36dyn/cm,对后续有张力要求的镍铜镍镀层钕铁硼永磁材料产品形成一套有效的管控方法。
