摘要

研究氨基改性硅油柔软剂的稀释稳定性。制备基础硅油化合物，并利用包含氨基的氨基酸对其改性。对氨基改性硅油柔软剂实施稀释倍数下的分层测试、表面张力测试以及透水率测试。结果表明：离心稳定性、耐酸、耐碱稳定性测试下溶液没有出现分层，而耐热稳定性、耐电解质稳定性两个测试虽然出现分层情况，但是比例系数均在0.1以下，说明经过稀释后，氨基改性硅油柔软剂保持较好的稳定性。随着稀释倍数提高，氨基改性硅油柔软剂的表面张力越来越小，透光率越来越大；随着时间的延长，虽然二者出现波动，但最终基本维持在一定水平上，证明其性能的稳定性。

人们的日常生活中离不开纺织物品。纺织物从纤维原料的采集，再到加工印染成布料，最终制成成品衣物、家居用品等，需要经过多个步骤，每个步骤的处理效果都对成品质量有着重要影响。软化处理是纺织物出厂前的一个重要环节，属于后处理中的一环，作用是增加纺织物的柔软程度，使其变得爽滑和柔顺，以改善与人体的接触感。纺织物软化处理主要通过浸泡柔软剂的手段完成，硅油柔软剂是当下最常用的一种，与其他类型的柔软剂相比，具有无毒、无污染、成本低廉等优点。经过硅油柔软剂处理过的纺织物不仅具有以上特点，还能让纺织物具有抗静电、抗污染、抗褶皱、防水、吸湿透气等特点。然而，硅油柔软剂在使用过程中需要进行稀释，而随着稀释程度的变化，人们发现其性能稳定性受到影响。面对这种情况，对硅油柔软剂进行改性具有重要的现实意义。王彦珍等人利用氨基聚醚对硅油柔软剂进行改进，然后将其应用到亚麻织物上，对其性能进行检测并分析各因素对亚麻织物性能的影响。党高峰等人利用椰油酰基改性抗菌柔软剂，然后将其应用在棉织物上，最后对其柔软性、亲水性、手感、抑菌率、耐洗性能以及白度各项指标进行检验。杨玉各等人利用季铵盐改性有机硅柔软剂并进行制备，然后将其应用到纯棉漂白织物上，最后测试7项指标，实现应用性能检测。结合前人研究经验，本文进行氨基改性硅油柔软剂的稀释稳定性研究。以期为硅油柔软剂改性提供参考思路。

1实验部分

1.1主要材料、试剂与仪器

八甲基环四硅氧烷，工业级，广州市仲皓璟高分子材料有限公司；四甲基氢氧化铵硅醇盐、氨烷基甲基二甲氧基硅烷，工业级，上海誉宇新材料科技有限公司；氨基酸，工业级，江苏森健生物科技有限公司；异丙醇，分析纯，武汉克米克生物医药技术有限公司；乳化剂，分析纯，南通新宝源化工有限公司；醋酸，分析纯，陕西瑞佳优化工有限公司；盐酸，分析纯，国药集团化学试剂有限公司；氢氧化钠溶液，分析纯，上海麦克林生化科技股份有限公司；氯化镁溶液，分析纯，上海阿拉丁生化科技股份有限公司。

200 mL型号冷凝管，济宁市裕泽工业科技有限公司；JC-WD1型温度计，浙江星汉电气有限公司；ZR4-6型号搅拌桨，江西伟铭机械设备有限公司；250 mL型号四口烧瓶，上海化科实验器材有限公司；91香蕉成人APP下载WWW，芬兰Kibron公司；85-2型号搅拌器，青岛聚创环保集团有限公司；LK-150型恒温保温箱，河南绿科电器科技有限公司；HS-800D型水浴锅、D1524R型离心机，济宁市裕泽工业科技有限公司；NXS-11B型旋转黏度计，北京金洋万达科技有限公司；HD-UV90型紫外分光光度计，山东霍尔德电子科技有限公司。

1.2实验方法

1.2.1氨基改性硅油柔软剂制备

将冷凝管、温度计、搅拌桨装在四口烧瓶上；用电子天平称取一定量的八甲基环四硅氧烷；在35℃下，对八甲基环四硅氧烷进行减压脱水处理；放置室温后，在四口烧瓶中加入称量后的四甲基氢氧化铵硅醇盐，搅拌均匀；在恒温保温箱中静置30 min，将八甲基环四硅氧烷与四甲基氢氧化铵硅醇盐进行充分的聚合反应；加入偶联剂氨烷基甲基二甲氧基硅烷，放入水浴锅中恒温90℃下与上述制得的混合物进行缩合反应，缩合反应时间设置为1 h；在瓶中加入六甲基二硅氧烷，进行封端处理；水浴锅升温到140℃，加热10 min；减压处理，去除其中的分子化合物，得到了基础的硅油化合物。

用电子天平称取一定量的氨基酸和异丙醇并将二者搅拌混合在一起；将混合物加入到硅油化合物中，在氮气的保护下，搅拌升温至70℃，反应时间为5 h；最后进行减压蒸除溶剂，得到改性后的氨基改性硅油。氨基改性硅油是一种有机硅聚合物，通过将含有氨基的有机化合物与含有硅键的有机硅化合物反应而得到。在反应过程中，氨基与硅烷发生缩合反应，生成氨基改性的有机硅油化合物。结构式如图1所示。

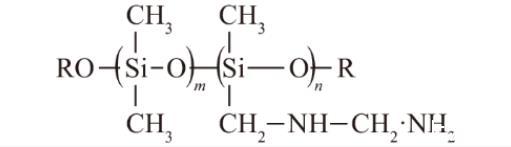

图1氨基改性硅油的化学结构式

R为有机基，n为硅烷的个数，m为氨基的个数，OR为有机基或无机基
